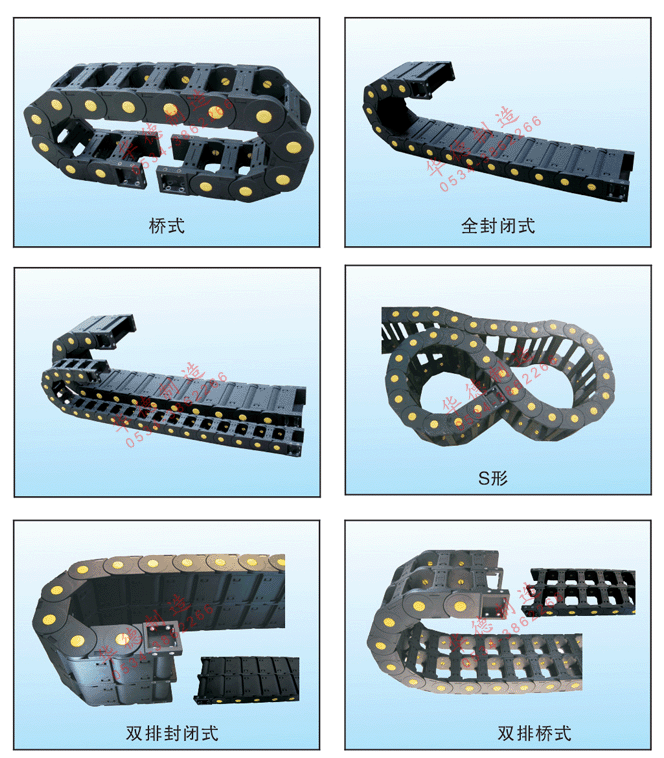

桥式尼龙拖链

序号系列内径外径弯曲半径节距 A B C D E 孔径 1 20系列 20×38 35×55

全国咨询热线：13583407879

产品介绍

序号	系列	内径	外径	弯曲半径	节距	A	B	C	D	E	孔径
1	20系列	20×38	35×55	55/75/100	45.5	15	15	52	61	9.6	4.3
2		20×50	35×67		45.5	15	15	64	73	9.6	4.3
3		20×60	35×77		45.5	15	15	74	83	9.6	4.3
4		20×75	35×92		45.5	15	15	89	98	9.6	4.3
5		20×100	35×117		45.5	15	15	114	123	9.6	4.3
6		20×103	35×120		45.5	15	15	117	126	9.6	4.3
7		20×125	35×142		45.5	15	15	139	148	9.6	4.3
8	25系列	25×38	40×55		45.5	16	16	51	59	10	4.3
9		25×50	40×68		45.5	16	16	63	71	10	4.3
10		25×60	40×78		45.5	16	16	73	81	10	4.3
11		25×75	40×93		45.5	16	16	88	96	10	4.3
12		25×100	40×118		45.5	16	16	113	121	10	4.3
13		25×103	40×121		45.5	16	16	116	124	10	4.3
14		25×125	40×143		45.5	16	16	138	146	10	4.3
15	30系列	30×38	45×58		45.5	18	18	52	62	11	5
16		30×50	45×70		45.5	18	18	64	74	11	5
17		30×60	45×80		45.5	18	18	74	84	11	5
18		30×75	45×95		45.5	18	18	89	99	11	5
19		30×90	45×120		45.5	18	18	114	124	11	5
20		30×100	45×123		45.5	18	18	117	127	11	5
21		30×125	45×145		45.5	18	18	139	149	11	5
22	35系列	35×50	55×75	75/100/125/150/200	66.5	21	23	65	78	15.5	5.9
23		35×60	55×85		66.5	21	23	75	88	15.5	5.9
24		35×75	55×100		66.5	21	23	90	103	15.5	5.9
25		35×90	55×115		66.5	21	23	105	118	15.5	5.9
26		35×100	55×125		66.5	21	23	115	128	15.5	5.9
27		35×130	55×150		66.5	21	23	140	153	15.5	5.9
28		35×150	55×155		66.5	21	23	145	158	15.5	5.9
29		35×175	55×175		66.5	21	23	165	178	15.5	5.9
30		35×200	55×200		66.5	21	23	190	203	15.5	5.9
31		35×250	55×225		66.5	21	23	190	228	15.5	5.9
32		35×125	55×275		66.5	21	23	215	278	15.5	5.9
33	45系列	45×50	65×77	100/125/150/200/250	76	21	23	265	84	16	6
34		45×60	65×87		76	21	23	68.3	94	16	6
35		45×75	65×102		76	21	23	78.3	109	16	6
36		45×90	65×117		76	21	23	93.3	124	16	6
37		45×100	65×127		76	21	23	108.3	134	16	6
38		45×130	65×152		76	21	23	118.3	159	16	6
39		45×150	65×157		76	21	23	143.3	164	16	6
40		45×175	65×177		76	21	23	168.3	184	16	6
41		45×200	65×202		76	21	23	193.3	209	16	6
42		45×250	65×227		76	21	23	218.3	234	16	6
43		45×125	65×277		76	21	23	268.3	284	16	6
44	55系列	55×50	75×80	100/150/200/250	76	30	30	69	83.5	17	6
45		55×60	75×90		76	30	30	79	93.5	17	6
46		55×75	75×105		76	30	30	94	108.5	17	6
47		55×90	75×120		76	30	30	109	123.5	17	6
48		55×100	75×130		76	30	30	119	133.5	17	6
49		55×130	75×155		76	30	30	144	158.5	17	6
50		55×150	75×160		76	30	30	149	163.5	17	6
51		55×175	75×180		76	30	30	169	183.5	17	6
52		55×200	75×205		76	30	30	194	208.5	17	6
53		55×250	75×230		76	30	30	219	233.5	17	6
54		55×125	75×280		76	30	30	269	283.5	17	6
55	65系列	65×50	85×82	150/200/250/300	76	35	45	72	91	20	9
56		65×60	85×92		76	35	45	82	101	20	9
57		65×75	85×107		76	35	45	97	116	20	9
58		65×90	85×122		76	35	45	112	131	20	9
59		65×100	85×132		76	35	45	122	141	20	9
60		65×125	85×157		76	35	45	147	166	20	9
61		65×130	85×162		76	35	45	152	171	20	9
62		65×150	85×182		76	35	45	172	191	20	9
63		65×175	85×207		76	35	45	197	216	20	9
64		65×200	85×232		76	35	45	222	241	20	9
65		65×250	85×282		76	35	45	272	291	20	9
66	80系列	80×75	106×120	150/200/250/300	100	35	65	94	119	20	9
67		80×100	106×145		100	35	65	155	144	20	9
68		80×125	106×170		100	35	65	150	169	20	9
69		80×150	106×195		100	35	65	175	194	20	9
70		80×200	106×245		100	35	65	225	244	20	9
71		80×250	106×295		100	35	65	275	394	20	9
72		80×300	106×345		100	35	65	325	344	20	9
73		80×350	106×395		100	35	65	375	394	20	9
