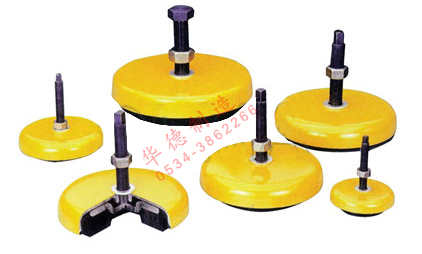

减震垫铁

产品特点     减振橡胶有效的衰减机器自身的振动.减少振动力外传.阻止振动力的传入,保证加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。     安装机床不需设置地脚螺栓与地面固定.良好的减振和相当的垂直挠度使机床稳定于地面节省安装费用缩短安装周期。可根据生产随时调换机床位置消除二次安装费用.使机床楼上安装成为可能。     可以调节

全国咨询热线:13583407879
产品介绍
减震垫铁
产品特点
    减振橡胶有用的衰减机器自身的振动.削减振动力外传.阻止振动力的传入,保证加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。
    安装机床不需设置地脚螺栓与地面固定.优秀的减振和相称的垂直挠度使机床稳固于地面节省安装费用缩短安装周期。可根据生产随时调换机床位置消弭二次安装费用.使机床楼上安装成为可能。
    可以调节机床水平调节范围大、方便、快捷。
     采用丁睛合成橡胶耐油脂和冷却剂。
适用范围
    金属加工机床.缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、包装机械、发电机及重型设备。
适用方法
    将所需垫铁放入机床地脚孔下穿入螺栓.旋至和承重盘接触实,然后进行机床水平调节(螺栓顺时针旋转.机床升起): 调好机床水平后.旋紧螺母.固定水平状况。
    由于橡胶的蠕变征象.在垫铁第一次使用时,两星期以后再调节一次机床水平。
减震垫铁减震垫铁

产品编号

橡胶硬度值

尺寸参数

螺栓(mm )

可调高度( mm )

单件最大静载

参数指标

φ-H-Sh

(A )士3

φ

H

M

h

Fmax(kg)

Sz(mm)

f.z(HZ)

S78 040-15-50

50

40

15

M5×30

5

25

1.4

13

S78 080-25-50

50

80

25

M10×80

8

100

2.8

9.4

S78 080-25-60

60

170

S78 080-25-70

70

250

S78 120-32-50

50

120

32

M12×100

12

400

3.2

8.8

S78 120-32-60

60

550

S78 120-32-70

70

850

S78 120-32-80

80

1200

S78 160-35-50

50

160

35

M16×120
(M20)

12

1000

3.3

8.7

S78 160-35-60

60

1900

S78 160-35-70

70

2400

S78 160-35-80

80

3500

S78 185-39-60

60

185

39

M20×160
(M16)

12

2200

3.6

8.3

S78 185-39-70

70

3100

S78 185-39-80

80

4200

S78 210-50-60

60

210

50

M2×160
(M24)

12

2300

4

8.9

S78 210-50-70

70

3400

S78 210-50-80

80

4600

S78 228-54-60

60

228

54

M24×1.5×180(M20)

12

3300

1.5

7.5

S78 228-54-70

70

4300

S78 228-54-80

80

6500

S78 325-70-70

70

315

70

M30×2×200(M24)

12

7500

6

6.4

S78 325-70-80

80

9500



安装示意图:
减震垫铁
将机床吊起把垫铁放到位
减震垫铁
将螺栓经机床安装孔插入垫铁里.放下机床到垫铁上
减震垫铁
顺时针旋转螺栓调整机床水平高度
减震垫铁
当机床调平后用螺母锁紧
关键字标签:减震
